CASE-средства

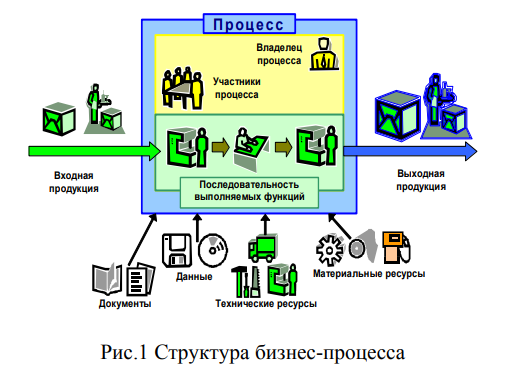

Структурный анализ как совокупность методов моделирования сложных систем вследствие большой размерности решаемых задач должен опираться на мощные средства компьютерной поддержки, обеспечивающей автоматизацию труда системных аналитиков. Таким средством являются CASE-средства – Computer Aided Software Engineering.

Большинство CASE –средств основано на парадигме – «Методология – Модель – Нотация - Средства».

Дадим определения вышеперечисленным компонентам:
• Методология – учение о структуре, логической организации, методах и средствах деятельности в области структурного анализа. Она определяет основные принципы и приемы использования моделей.
• Модели – это совокупность символов (математических, графических и т.п.), их свойств, атрибутов и отношений между ними, которая адекватно описывает некоторые свойства моделируемого объекта.
• Нотации – система условных обозначений, принятая в используемой модели.
• Средства – аппаратное и программное обеспечение, реализующее выбранные методологию, модели и нотации.
К характеристикам CASE-средств относятся:
• мощные графические средства для описания и документирования ИС, обеспечивающие удобный интерфейс с разработчиком и развивающие его творческие возможности;
• интеграция отдельных компонент CASE-средств, обеспечивающая управляемость процессом разработки информационной системы;
• использование специальным образом организованного хранилища проектных метаданных (репозитория).
Интегрированное CASE-средство (или комплекс средств, поддерживающих полный жизненный цикл ПО) содержит следующие компоненты:
• репозиторий, являющийся основой CASE-средства. Он должен обеспечивать хранение версий проекта и его отдельных компонентов, синхронизацию поступления информации от различных разработчиков при групповой разработке, контроль метаданных на полноту и непротиворечивость;
• графические средства анализа и проектирования, обеспечивающие создание и редактирование иерархически связанных диаграмм (DFD, ERD и др.), образующих модели информационной системы;
• средства разработки приложений, включая языки 4GL и генераторы кодов;
• средства конфигурационного управления;
• средства документирования;
• средства тестирования;
• средства управления проектом;
• средства реинжиниринга.
На сегодняшний день наиболее распространенными CASE-средствами в России являются:
• ARIS;
• AllFusion Modeling Suite;
• Silverrun;
• CASE.Аналитик и др.
